一、产品概述

   电动牙刷技术简介

 电动牙刷是通过电动机芯的快速旋转或震动，使刷头产生高频震动，瞬间将牙膏分解成细微泡沫，深入清洁牙缝，与此同时，刷毛的颤动能促进口腔的血液循环，对牙龈组织有按摩效果。

电动牙刷按照充电原理可分为两类：USB直充电动牙刷与无线充电电动牙刷。

   无线充电技术简介

无线充电技术是利用近场电磁感应原理，发射端将电能转化为电磁波发射给接收端，接收端的线圈利用变化的磁场产生感应电流，以实现对电设备的电池充电的目的。

电动牙刷与传统牙刷相比，有着更加科学有效的清洁及牙齿保健作用。

 二、产品参数

1.充电方式： 触点充无线充共板

2.充电接口：micro

3.充电电压：5V

4.充电电流：50mA~1A

5.电池电压：采用锂电池供电3.7V

6.工作电流：200~700mA（与电机有关）

7.静态待机：＜100UA

8.射频频率：2.4GHZ

9.震动频率：15000~35000次/分

10.蓝牙：支持蓝牙4.1

11.指示灯：共5个灯

12.档位：4档

13.按键：一个开/关模式转换按键

14.存储：客户自定义

15.电机：采用声波电机驱动

16.内置天线：有效传输距离应大于5米且连接稳定不掉线。

    17.（可选）内置三轴传感器，将数据传至手机APP，监测刷牙动作。

三、PCB框图

四、按键功能

 电动牙刷主体电路包含一个开/关模式转换按键和一个用于电量指示的红色LED、一个用于蓝牙连接状态的蓝色LED.

开机：短按“按键”开机

关机：短按“按键”切换模式至关机

暂停：长按“按键”1秒暂停，蓝灯闪烁2次后熄灭。（如果30秒内再次启动，则接着之前的刷牙时间，累计两分钟后关机。如果超过30秒没有启动，则关机。）

切换：短按“按键”切换档位（开机状态下操作，详见五刷牙模式)

配对：长按“按键”，红色、蓝色指示灯交替闪4秒，进行蓝牙配对。蓝牙工作时，蓝色指示灯常亮。

五、刷牙模式

牙刷自动以默认的清洁模式开始，要选择不同的刷牙模式，短按“按键”进行模式转换。

在电量处于满电压状态（大于或等于4.1V)的情况下

轻柔模式：摆动力度柔和，清洁同时呵护牙龈，口腔敏感；

抛光模式：多种模式交替运作，可淡化顽固污渍；

美白模式：清洁整个口腔，可淡化牙渍，让牙齿美白；

清洁模式：彻底的牙齿清洁标准模式；

六、产品特点

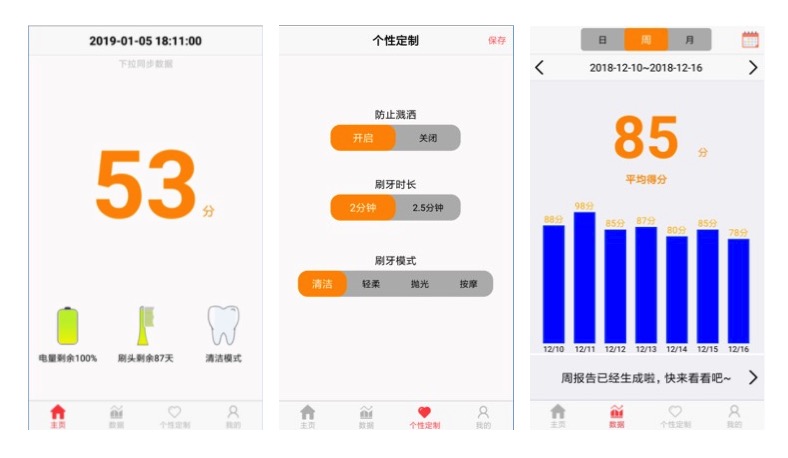

    APP操控个性化定制刷牙方式，使用蓝牙同步连接到APP后，可查看每次刷牙的评分，记录时长、覆盖率、均匀率等数据，随时查看每次、每周、每月报告，为牙齿护理提供时时参考。

    APP下载地址
